Panduan Lengkap Thickness Meter untuk Inspeksi & Perawatan Kapal

Di lautan luas, ancaman terbesar bagi sebuah kapal seringkali bukanlah badai dahsyat, melainkan musuh senyap yang bekerja tanpa henti: korosi. Proses degradasi yang lambat namun pasti ini menggerogoti integritas struktur kapal, menyebabkan penipisan lambung yang berbahaya dan meningkatkan risiko kerusakan katastropik. Bagi para profesional maritim—surveyor, teknisi NDT, dan manajer teknis—mendeteksi dan mengelola ancaman ini bukan sekadar tugas rutin, melainkan tanggung jawab krusial untuk keselamatan jiwa, kargo, dan kelestarian operasional.

Artikel ini bukan sekadar teori; ini adalah panduan lapangan Anda. Kami akan mengupas tuntas setiap aspek inspeksi integritas lambung kapal, mulai dari memahami risiko korosi hingga penguasaan alat ukur esensial seperti atau alat ukur ketebalan ultrasonik. Instrumen NDT (Non-Destructive Testing) ini adalah mata dan telinga para inspektur, memberikan data akurat tentang ketebalan sisa material plat baja.

Memahami cara kerja dan jenis alat ini sangat penting untuk memastikan data yang dikumpulkan akurat dan dapat diandalkan untuk pengambilan keputusan kritis terkait perawatan dan perbaikan kapal.

Prinsip Kerja Pengukuran Ketebalan Ultrasonik (UTM)

Pengukuran ketebalan ultrasonik (UTM) bekerja berdasarkan prinsip yang mirip dengan sonar atau gema. Prosesnya dapat diuraikan sebagai berikut:

1. Emisi Pulsa: Sebuah probe (transduser) yang ditempatkan di permukaan material memancarkan gelombang suara berfrekuensi tinggi (ultrasonik).
2. Perambatan Gelombang: Gelombang suara ini merambat melalui material (misalnya, plat baja) dengan kecepatan yang konstan dan diketahui.
3. Refleksi (Gema): Ketika gelombang mencapai sisi belakang material atau batas lainnya, gelombang tersebut dipantulkan kembali ke probe.
4. Deteksi Gema: Probe mendeteksi gema yang kembali.
5. Kalkulasi: Alat ukur mengukur waktu yang sangat presisi yang dibutuhkan gelombang untuk melakukan perjalanan pulang-pergi. Berdasarkan waktu ini dan kecepatan suara yang telah diprogram untuk material tersebut, alat secara akurat menghitung ketebalan material.

Prinsip pulse-echo ini memungkinkan pengukuran yang sangat akurat tanpa perlu mengakses kedua sisi material, menjadikannya ideal untuk inspeksi lambung kapal. Kecepatan suara bervariasi tergantung pada material, yang menjadi dasar kalibrasi alat.

Perbedaan Kunci: Alat Ukur Ketebalan Material vs. Cat (Coating)

Dalam inspeksi kapal, sering terjadi kebingungan antara dua jenis alat ukur ketebalan yang berbeda namun sama-sama penting:

• Ultrasonic Thickness Gauge (Alat Ukur Ketebalan Material): Alat ini dirancang untuk mengukur ketebalan substrat padat itu sendiri, seperti plat baja lambung. Alat ini menggunakan gelombang suara seperti yang dijelaskan di atas. Beberapa model canggih memiliki fitur “through-paint” yang dapat mengabaikan lapisan cat dan hanya mengukur ketebalan baja di bawahnya.
• Coating Thickness Gauge (Alat Ukur Ketebalan Cat): Alat ini tidak menggunakan ultrasonik. Tujuannya adalah untuk mengukur ketebalan lapisan pelindung (cat, epoksi) di atas substrat logam. Alat ini biasanya bekerja dengan prinsip induksi magnetik (untuk substrat besi/baja) atau eddy current (untuk substrat non-besi).

Pengukuran ketebalan lapisan cat sangat penting karena lapisan ini adalah garis pertahanan pertama terhadap korosi. Ketebalan yang tidak memadai atau berlebihan dapat mengganggu kinerja perlindungan. Standar internasional seperti ISO 2808 mengatur prosedur untuk pengujian ini. Untuk informasi lebih lanjut mengenai sistem pelapisan, para profesional dapat merujuk pada IMO Guidelines for Protective Coatings. Memahami perbedaan kedua alat ini memastikan bahwa setiap aspek perlindungan struktural—baik lapisan pelindung maupun plat bajanya—diukur dan dievaluasi dengan benar.

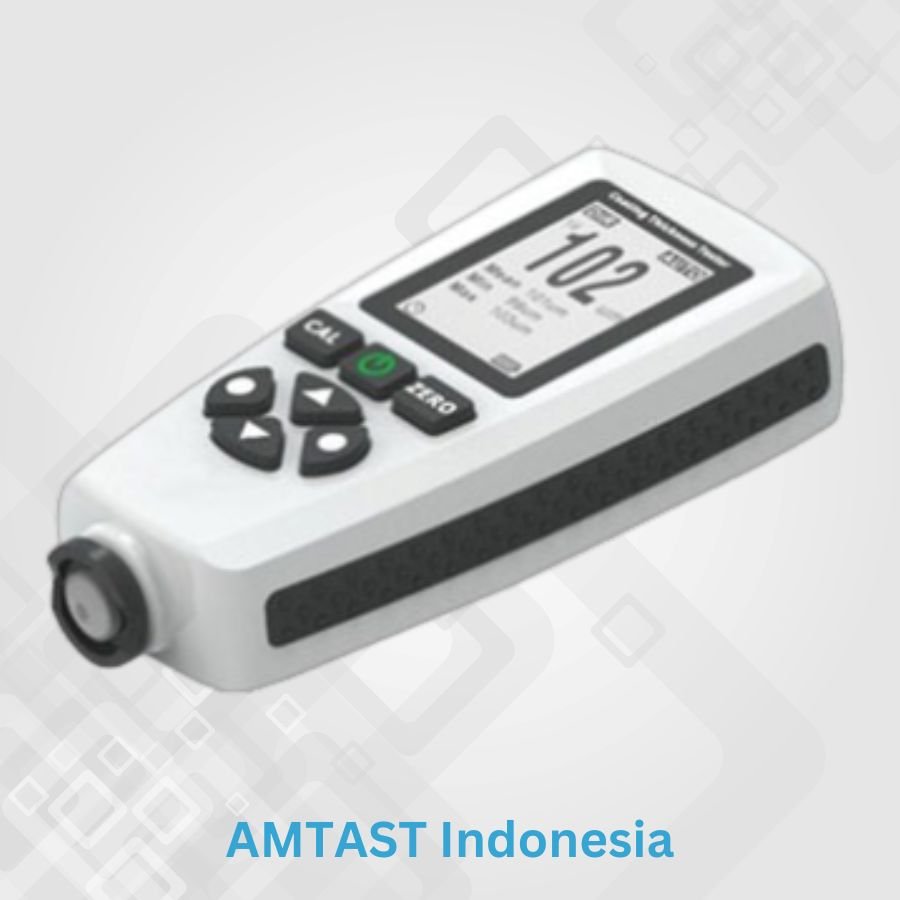

Untuk kebutuhan thickness meter, berikut produk yang direkomendasikan:

Panduan Praktis: Cara Menggunakan Thickness Meter di Kapal

Memiliki alat yang tepat hanyalah setengah dari pertempuran. Menggunakannya dengan benar untuk mendapatkan data yang akurat dan dapat diulang adalah kunci keberhasilan inspeksi. Bagian ini berfungsi sebagai prosedur operasi standar (SOP) di lapangan untuk teknisi dan surveyor.

Langkah 1: Persiapan Permukaan dan Alat

Hasil yang akurat dimulai dengan persiapan yang cermat. Permukaan yang kotor, berkarat, atau tidak rata akan menghalangi transmisi gelombang suara yang baik dan menghasilkan pembacaan yang salah.

• Pembersihan Permukaan: Hilangkan semua karat lepas, kotoran, dan pertumbuhan laut dari area yang akan diukur. Gunakan sikat kawat atau grinder jika perlu untuk mendapatkan permukaan logam yang bersih dan halus.
• Pemeriksaan Alat: Pastikan baterai alat ukur terisi penuh. Periksa kondisi probe dan kabel dari kerusakan. Siapkan couplant (gel khusus) yang diperlukan untuk transmisi suara.

Tips Inspektur: Jangan pernah meremehkan langkah persiapan. Lima menit ekstra untuk membersihkan permukaan dapat menghemat waktu berjam-jam dari pembacaan yang tidak stabil dan keraguan data. Permukaan yang baik adalah fondasi dari pengukuran yang andal.

Langkah 2: Kalibrasi Thickness Meter

Kalibrasi adalah proses menyesuaikan alat ukur dengan standar yang diketahui untuk memastikan akurasinya. Melewatkan langkah ini dapat membuat semua data yang Anda kumpulkan tidak valid.

1. Nyalakan Alat: Hidupkan thickness meter dan biarkan stabil selama beberapa saat.
2. Pilih Material: Masuk ke menu pengaturan alat dan pastikan Anda telah memilih kecepatan suara yang benar untuk material yang akan diukur (misalnya, baja).
3. Gunakan Blok Kalibrasi: Ambil blok kalibrasi dengan ketebalan yang diketahui (misalnya, 5.0 mm). Oleskan sedikit couplant pada blok.
4. Lakukan Pengukuran: Tekan probe dengan kuat pada blok kalibrasi.
5. Sesuaikan (Jika Perlu): Jika pembacaan alat tidak sesuai dengan ketebalan blok yang diketahui, gunakan fungsi kalibrasi pada alat untuk menyesuaikannya hingga cocok. Ulangi pada beberapa titik ketebalan jika blok Anda memiliki beberapa step.

Tips Inspektur: Lakukan kalibrasi di awal setiap sesi inspeksi dan verifikasi secara berkala, terutama jika ada perubahan suhu lingkungan yang drastis. Anggap kalibrasi sebagai “pengecekan nol” Anda sebelum memulai pekerjaan kritis.

Langkah 3: Teknik Pengukuran yang Tepat

Teknik yang benar memastikan gelombang suara ditransmisikan secara efisien dari probe ke material dan kembali lagi.

• Aplikasikan Couplant: Oleskan lapisan tipis couplant di area yang akan diukur. Couplant menghilangkan celah udara antara probe dan permukaan, yang sangat penting untuk transmisi suara.
• Posisikan Probe: Tempatkan probe tegak lurus (90 derajat) terhadap permukaan. Tekan dengan kuat dan stabil. Menggoyangkan atau memiringkan probe akan menghasilkan pembacaan yang tidak stabil atau salah.
• Ambil Beberapa Pembacaan: Untuk satu titik inspeksi, ambil beberapa pembacaan di area kecil di sekitarnya (misalnya, dalam pola grid kecil) untuk memastikan konsistensi dan mendapatkan nilai yang representatif.

Panduan Troubleshooting Cepat:

• Pembacaan Tidak Stabil: Biasanya disebabkan oleh permukaan yang kasar, couplant yang tidak cukup, atau probe yang tidak tegak lurus.
• Tidak Ada Pembacaan: Periksa koneksi kabel, pastikan couplant digunakan, atau permukaan mungkin terlalu korosif atau terdelaminasi.
• Pembacaan Terlalu Rendah (Setengah dari Perkiraan): Ini bisa menjadi “gema kedua” yang dibaca oleh alat. Coba posisikan ulang probe.

Langkah 4: Interpretasi Hasil dan Pelaporan

Mengumpulkan data hanyalah awal. Kemampuan untuk menginterpretasikan data tersebut dalam konteks standar keselamatan dan peraturan adalah yang membedakan seorang profesional.

• Bandingkan dengan Standar: Hasil pengukuran harus dibandingkan dengan ketebalan asli (jika diketahui) dan batas penipisan yang diizinkan (allowable wastage) yang ditetapkan oleh badan klasifikasi seperti BKI atau IACS.
• Identifikasi Area Kritis: Perhatikan area dengan tingkat penipisan yang signifikan. Tingkat penipisan yang melebihi batas yang diizinkan (misalnya, 20-25% dari ketebalan asli) adalah tanda bahaya yang memerlukan tindakan segera.
• Pelaporan: Dokumentasikan semua temuan secara sistematis. Laporan UTM yang baik harus mencakup:

• Informasi kapal dan tanggal inspeksi.
• Lokasi spesifik setiap titik pengukuran (misalnya, nomor rangka, sisi, ketinggian).
• Ketebalan asli (original thickness).
• Ketebalan terukur (measured thickness).
• Persentase penipisan (wastage percentage).
• Rekomendasi untuk area yang memerlukan pemantauan lebih lanjut atau perbaikan (misalnya, replating).

Data ini menjadi dasar untuk pengambilan keputusan manajerial, mulai dari penjadwalan perbaikan hingga penentuan kelayakan laik laut sebuah kapal.

Memenuhi Standar Kepatuhan: Peran BKI dan IACS

Inspeksi dan pengukuran ketebalan lambung bukan hanya praktik terbaik; ini adalah persyaratan wajib yang diatur oleh badan klasifikasi. Di Indonesia, Biro Klasifikasi Indonesia (BKI) adalah otoritas utama, yang juga merupakan anggota dari International Association of Classification Societies (IACS). IACS menetapkan standar teknis global untuk memastikan keselamatan dan integritas struktural kapal^[1].

Aturan-aturan ini membentuk kerangka kerja hukum dan teknis yang harus dipatuhi oleh setiap pemilik dan operator kapal.

• Persyaratan Survei: BKI secara eksplisit menyatakan bahwa agar kapal yang ada dapat diterima di kelasnya, kapal tersebut harus “Melaksanakan survei di atas dok dengan lingkup pemeriksaan sesuai survei pembaruan kelas-4 (pengukuran tebal plat, overhaul seluruh instalasi mesin, pencabutan poros baling-baling, dll.)”^[2]. Ini menempatkan pengukuran ketebalan plat sebagai komponen inti dari survei pembaruan kelas.
• Peran Kritis Pengukuran Ketebalan: Lebih lanjut, dalam buku peraturan resminya, BKI menegaskan, “Pengukuran ketebalan adalah bagian utama dari survei yang harus dilakukan untuk pemeliharaan Kelas, dan analisis dari pengukuran ini merupakan faktor penting dalam penentuan dan cakupan perbaikan serta pembaruan struktur kapal”^[3].

Kepatuhan terhadap standar ini tidak dapat ditawar. Kegagalan untuk memenuhi persyaratan ketebalan minimum dapat mengakibatkan kapal kehilangan kelasnya, yang berarti kapal tersebut tidak akan diizinkan berlayar, tidak dapat diasuransikan, dan secara efektif tidak dapat beroperasi secara komersial. Untuk panduan lebih lanjut, para profesional dapat merujuk pada IACS Unified Requirements dan panduan tentang Owner’s Hull Inspection and Maintenance Schemes (IACS PR-33).

Integrasi dalam Program Pemeliharaan Preventif Kapal

Penggunaan thickness meter bukanlah kegiatan yang berdiri sendiri. Ini adalah elemen diagnostik kunci dalam sebuah strategi yang lebih besar: program pemeliharaan preventif (Preventive Maintenance System atau PMS). PMS adalah pendekatan proaktif di mana pemeliharaan dijadwalkan secara teratur untuk mencegah kegagalan sebelum terjadi, berbeda dengan pemeliharaan korektif yang reaktif.

Mengintegrasikan data UTM ke dalam PMS memungkinkan manajemen untuk:

• Memprediksi Kebutuhan Perbaikan: Dengan memantau laju penipisan dari waktu ke waktu, tim teknis dapat memprediksi kapan suatu area lambung akan mencapai batas penipisan yang diizinkan dan merencanakan perbaikan (replating) jauh-jauh hari.
• Mengoptimalkan Jadwal Dok: Data UTM yang komprehensif membantu dalam merencanakan cakupan pekerjaan selama jadwal dry dock, membuat proses lebih efisien dan hemat biaya.
• Meningkatkan Keselamatan: Dengan mengidentifikasi dan mengatasi potensi kelemahan struktural secara dini, PMS secara signifikan mengurangi risiko insiden di laut.

Sebuah PMS yang berfokus pada integritas lambung harus mencakup jadwal rutin untuk inspeksi visual, pengukuran ketebalan lapisan cat, dan pengukuran ketebalan material ultrasonik di titik-titik kritis yang telah ditentukan di seluruh struktur kapal. Sebagaimana diamanatkan oleh International Safety Management (ISM) Code, pemeliharaan terencana adalah pilar fundamental dari operasi kapal yang aman.

Kesimpulan

Korosi adalah musuh yang tak kenal lelah, tetapi bukan berarti tak terkalahkan. Dengan pemahaman yang mendalam tentang risikonya, penguasaan alat diagnostik yang tepat, dan komitmen terhadap prosedur yang sistematis, para profesional maritim dapat menjaga integritas struktural aset paling berharga mereka.

Pengukuran ketebalan ultrasonik menggunakan thickness meter bukan lagi sekadar pilihan, melainkan komponen esensial dari manajemen keselamatan dan pemeliharaan modern. Data yang dihasilkannya, ketika diinterpretasikan dengan benar dan diintegrasikan ke dalam program pemeliharaan preventif yang patuh terhadap standar BKI dan IACS, menjadi fondasi untuk memastikan sebuah kapal tetap laik laut, aman, dan efisien sepanjang masa pakainya. Panduan ini dirancang untuk menjadi referensi praktis Anda di lapangan, membantu mengubah data menjadi keputusan dan kewaspadaan menjadi keselamatan.

Sebagai mitra terpercaya dalam industri maritim, CV. Java Multi Mandiri memahami betapa krusialnya akurasi dan keandalan peralatan dalam setiap inspeksi. Kami adalah supplier dan distributor instrumen pengukuran dan pengujian yang berspesialisasi dalam melayani klien bisnis dan aplikasi industri. Kami menyediakan berbagai ultrasonic thickness meter dan coating thickness gauge berkualitas tinggi yang dirancang untuk memenuhi tuntutan lingkungan maritim yang keras. Jika perusahaan Anda membutuhkan peralatan NDT yang andal untuk mengoptimalkan operasi pemeliharaan dan memastikan kepatuhan, tim ahli kami siap membantu. Mari diskusikan kebutuhan perusahaan Anda untuk menemukan solusi yang paling tepat.

Rekomendasi Thickness Meter

Disclaimer: Information provided is for educational purposes. Always follow official manufacturer guidelines and ensure inspections are performed by certified NDT personnel in accordance with classification society rules.

References

1. International Association of Classification Societies (IACS). (N.D.). IACS Common Structural Rules (CSR) for Bulk Carriers & Oil Tankers. IACS. Retrieved from https://iacs.org.uk/resolutions/common-structural-rules
2. Biro Klasifikasi Indonesia (BKI). (N.D.). Classification Information. BKI. Retrieved from https://klasifikasiindonesia.com/pagedetail-11-classification-information-lang-en.html
3. Biro Klasifikasi Indonesia (BKI). (N.D.). RULES FOR THE CLASSIFICATION AND CONSTRUCTION, PART 2. INLAND WATERWAYS SHIP, VOLUME I, RULES FOR CLASSIFICATION AND SURVEYS. BKI. Retrieved from https://rules-api.bki.co.id/v1/rules/324?act=view
