Standar Ketebalan Galvanis: Panduan Lengkap ISO 1461, ASTM A123, & SNI

Bagi para profesional di dunia konstruksi, manufaktur, dan infrastruktur, perlindungan material baja dari korosi adalah prioritas utama. Salah satu metode proteksi paling efektif dan teruji adalah galvanisasi celup panas (hot-dip galvanizing). Proses ini melapisi baja dengan seng (zinc) untuk menciptakan penghalang fisik dan perlindungan katodik yang tahan lama.

Namun, pertanyaan krusial yang sering muncul adalah: “Seberapa tebal lapisan galvanis yang ideal?” Ketebalan lapisan bukan sekadar angka, melainkan jaminan langsung terhadap umur layanan (service life) dan performa struktur baja Anda. Ketebalan yang tidak memadai dapat menyebabkan kegagalan prematur, biaya perbaikan yang mahal, dan risiko keselamatan.

1. Mengapa Ketebalan Lapisan Galvanis adalah Fondasi Utama Proteksi Korosi?
2. Panduan Lengkap Standar Ketebalan Hot-Dip Galvanis (HDG)
   1. Standar Internasional: ISO 1461
   2. Standar Amerika: ASTM A123/A123M
   3. Standar Nasional Indonesia: SNI 07-7033-2004
   4. Tabel Perbandingan Master: ISO 1461 vs. ASTM A123 vs. SNI
3. Memprediksi Umur Layanan Galvanis: Seberapa Lama Perlindungan Bertahan?
   1. Cara Memperpanjang Umur Layanan: Konsep Duplex System
4. Panduan Inspeksi Galvanis di Lapangan: Prosedur Lengkap
   1. Langkah 1: Inspeksi Visual Menyeluruh
   2. Langkah 2: Cara Mengukur Ketebalan Galvanis dengan Benar
   3. [Unduh] Checklist Inspeksi Lapangan Sesuai Standar
5. Diagnosis & Solusi: Mengatasi Masalah Umum pada Lapisan Galvanis
   1. Masalah #1: Karat Putih (White Rust) vs. Karat Merah (Red Rust)
   2. Masalah #2: Lapisan Tidak Merata, Kusam, atau Terlalu Tebal
   3. Pentingnya Desain untuk Galvanisasi (Design for Galvanizing)
6. Kesimpulan: Ketebalan adalah Jaminan Kualitas Anda
7. Referensi dan Standar

Mengapa Ketebalan Lapisan Galvanis adalah Fondasi Utama Proteksi Korosi?

Lapisan galvanis melindungi baja melalui dua mekanisme utama:

1. Perlindungan Penghalang (Barrier Protection): Lapisan seng secara fisik memisahkan baja dari elemen korosif di lingkungan, seperti oksigen dan kelembapan. Semakin tebal lapisannya, semakin lama waktu yang dibutuhkan elemen-elemen ini untuk menembus dan mencapai permukaan baja.
2. Perlindungan Katodik (Sacrificial Protection): Seng lebih reaktif secara elektrokimia daripada baja. Jika lapisan galvanis tergores atau rusak, seng akan “mengorbankan diri” dengan berkorosi terlebih dahulu untuk melindungi area baja yang terbuka. Ketebalan yang cukup memastikan ada cukup massa seng untuk memberikan perlindungan jangka panjang bahkan setelah terjadi kerusakan kecil.

Intinya: Ketebalan lapisan galvanis berbanding lurus dengan umur layanannya. Lapisan yang lebih tebal berarti perlindungan yang lebih lama dan lebih andal.

Panduan Lengkap Standar Ketebalan Hot-Dip Galvanis (HDG)

Untuk memastikan kualitas dan konsistensi, industri mengandalkan standar yang telah ditetapkan secara internasional maupun nasional. Berikut adalah tiga standar utama yang paling sering dirujuk untuk ketebalan lapisan galvanis.

Standar Internasional: ISO 1461

ISO 1461: “Hot dip galvanized coatings on fabricated iron and steel articles — Specifications and test methods” adalah standar global yang paling banyak digunakan. Standar ini menetapkan persyaratan ketebalan minimum berdasarkan ketebalan material baja yang digalvanis.

• Fokus Utama: Menentukan ketebalan lapisan rata-rata minimum (mean coating thickness) dan ketebalan lapisan lokal minimum (local coating thickness).
• Satuan: Mikron (µm).
• Contoh Persyaratan (ISO 1461:2022):
  • Baja dengan ketebalan >6 mm harus memiliki ketebalan rata-rata minimum 85 µm.
  • Baja dengan ketebalan 3 mm hingga 6 mm harus memiliki ketebalan rata-rata minimum 70 µm.

Standar Amerika: ASTM A123/A123M

ASTM A123/A123M: “Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products” adalah standar yang dominan di Amerika Utara dan sering diadopsi di proyek-proyek internasional. Mirip dengan ISO 1461, standar ini mengkategorikan persyaratan berdasarkan jenis dan ketebalan material.

• Fokus Utama: Menentukan grade ketebalan lapisan minimum berdasarkan kategori material (misalnya, baja struktural, strip, pelat).
• Satuan: Mikron (µm) atau mils (di Amerika Serikat).
• Contoh Persyaratan:
  • Baja struktural dan pelat dengan ketebalan >16 mm harus memiliki ketebalan rata-rata minimum 100 µm.
  • Pipa dan tubing dengan ketebalan 3.2 mm hingga 4.8 mm harus memiliki ketebalan rata-rata minimum 75 µm.

Standar Nasional Indonesia: SNI 07-7033-2004

SNI 07-7033-2004: “Galvanis Lapis Panas pada Hasil Fabrikasi Besi dan Baja” adalah standar nasional yang diadopsi di Indonesia. Standar ini sebagian besar mengacu pada versi lama dari ISO 1461, sehingga memiliki banyak kesamaan.

• Fokus Utama: Memberikan panduan spesifik untuk pasar Indonesia, memastikan produk galvanis lokal memenuhi standar kualitas minimum.
• Satuan: Mikron (µm) dan gram per meter persegi (g/m²).
• Penting: Meskipun banyak mengadopsi dari ISO, selalu penting untuk merujuk langsung ke dokumen SNI terbaru untuk proyek-proyek di Indonesia.

Tabel Perbandingan Master: ISO 1461 vs. ASTM A123 vs. SNI

Tabel ini menyederhanakan perbedaan utama dalam persyaratan ketebalan minimum rata-rata (dalam mikron) untuk kategori baja struktural umum.

Catatan: Nilai dalam tabel adalah penyederhanaan dan dapat bervariasi tergantung pada kategori spesifik material. Selalu rujuk pada dokumen standar asli untuk spesifikasi proyek.

Memprediksi Umur Layanan Galvanis: Seberapa Lama Perlindungan Bertahan?

Umur layanan lapisan galvanis sangat bergantung pada lingkungan di mana ia ditempatkan. Tingkat korosi seng bervariasi secara dramatis dari satu lokasi ke lokasi lain. Faktor-faktor yang memengaruhi termasuk:

• Kelembapan dan Curah Hujan: Semakin sering permukaan basah, semakin cepat laju korosi.
• Polusi Udara: Kehadiran sulfur dioksida (SO₂) di area industri dan klorida di daerah pesisir dapat mempercepat korosi secara signifikan.
• pH Lingkungan: Seng tahan terhadap pH antara 6 dan 12. Di luar rentang ini, laju korosi meningkat.

Grafik “Time to First Maintenance” dari American Galvanizers Association (berdasarkan data ISO 9223) adalah alat yang sangat baik untuk memprediksi umur layanan. Secara umum, untuk lapisan galvanis setebal 85 µm (standar umum untuk baja struktural), perkiraan umur layanannya adalah:

• Lingkungan Pedesaan (Rural): 70+ tahun
• Lingkungan Perkotaan (Urban): 50-70 tahun
• Lingkungan Industri (Industrial): 30-50 tahun
• Lingkungan Pesisir/Laut (Marine): 25-40 tahun

Cara Memperpanjang Umur Layanan: Konsep Duplex System

Untuk lingkungan yang sangat agresif atau untuk aplikasi yang membutuhkan umur layanan sangat panjang, Duplex System adalah solusinya. Sistem ini menggabungkan galvanisasi celup panas dengan lapisan cat atau powder coating di atasnya.

Keuntungannya bersifat sinergis: lapisan galvanis melindungi baja, sementara lapisan cat melindungi lapisan galvanis. Ini menghasilkan umur layanan 1.5 hingga 2.5 kali lebih lama daripada jumlah umur layanan masing-masing sistem secara terpisah.

Panduan Inspeksi Galvanis di Lapangan: Prosedur Lengkap

Memastikan produk galvanis Anda memenuhi standar memerlukan inspeksi yang cermat. Berikut adalah prosedur dua langkah yang dapat Anda lakukan di lapangan.

Langkah 1: Inspeksi Visual Menyeluruh

Sebelum melakukan pengukuran, periksa permukaan secara visual. Cari cacat atau ketidaksempurnaan yang tidak dapat diterima menurut standar (misalnya, ISO 1461), seperti:

• Area yang tidak terlapisi (bare spots): Area baja yang terlihat dan tidak tertutup seng.
• Gelembung atau lepuhan (blisters): Menandakan adanya gas yang terperangkap di bawah lapisan.
• Benjolan atau tetesan seng berlebih (dross inclusions, zinc drips): Dapat mengganggu pemasangan dan berbahaya jika tajam.
• Retak akibat tegangan (strain-age cracking): Retak pada baja dasar yang disebabkan oleh proses galvanisasi.

Area yang tidak terlapisi dengan ukuran kecil dapat diperbaiki sesuai prosedur yang disetujui dalam standar, biasanya menggunakan cat kaya seng (zinc-rich paint) atau semprotan termal seng.

Langkah 2: Cara Mengukur Ketebalan Galvanis dengan Benar

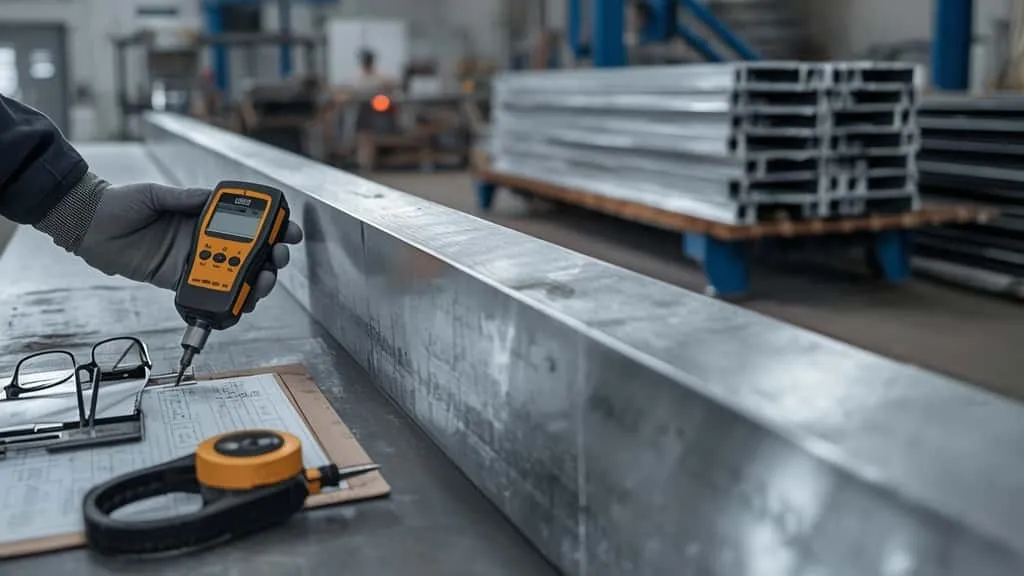

Pengukuran ketebalan adalah bagian paling penting dari inspeksi. Gunakan alat ukur ketebalan lapisan magnetik (magnetic thickness gauge) yang telah dikalibrasi dengan benar.

Prosedur Pengukuran Sesuai ISO 1461:

1. Tentukan Area Referensi: Pilih area permukaan sekitar 100 cm² (misalnya, 10 cm x 10 cm) pada setiap bagian inspeksi.
2. Lakukan Pengukuran Tunggal: Ambil setidaknya lima pembacaan tunggal di dalam area referensi tersebut.
3. Hitung Ketebalan Lokal: Rata-rata dari lima pembacaan tersebut adalah “ketebalan lapisan lokal” (local coating thickness). Nilai ini tidak boleh lebih rendah dari nilai minimum lokal yang ditentukan dalam standar.
4. Hitung Ketebalan Rata-Rata: Ulangi proses ini pada beberapa area referensi di seluruh artikel. Rata-rata dari semua ketebalan lokal yang diukur adalah “ketebalan lapisan rata-rata” (mean coating thickness). Nilai ini harus memenuhi atau melebihi nilai minimum rata-rata yang disyaratkan.

Diagnosis & Solusi: Mengatasi Masalah Umum pada Lapisan Galvanis

Masalah #1: Karat Putih (White Rust) vs. Karat Merah (Red Rust)

• Karat Putih (White Rust): Ini adalah produk korosi seng (seng hidroksida) yang terbentuk ketika permukaan galvanis yang baru terpapar air (terutama air hujan atau kondensasi) tanpa aliran udara yang cukup untuk membentuk lapisan pelindung pasif. Ini bersifat kosmetik dan biasanya tidak memengaruhi umur layanan.
  • Solusi: Simpan material galvanis di tempat yang kering dan berventilasi baik. Jika sudah terbentuk, karat putih ringan dapat dibersihkan dengan sikat nilon.
• Karat Merah (Red Rust): Ini adalah produk korosi baja (besi oksida). Munculnya karat merah menandakan bahwa lapisan galvanis telah habis atau rusak total di area tersebut, dan baja dasar kini mulai berkorosi.
  • Solusi: Area kecil dapat diperbaiki dengan cat kaya seng. Jika area karat merah luas, ini menandakan akhir dari umur layanan lapisan galvanis dan mungkin memerlukan galvanisasi ulang atau penggantian.

Masalah #2: Lapisan Tidak Merata, Kusam, atau Terlalu Tebal

Penampilan lapisan galvanis (berkilau vs. kusam) tidak selalu menunjukkan kualitasnya. Komposisi kimia baja, terutama kandungan silikon (Si) dan fosfor (P), sangat memengaruhi reaktivitasnya dengan seng cair. Baja dengan kandungan Si dan P yang tinggi (dikenal sebagai “baja reaktif”) cenderung menghasilkan lapisan yang lebih tebal, berwarna abu-abu kusam, dan terkadang lebih rapuh. Meskipun penampilannya berbeda, lapisan ini tetap memberikan perlindungan korosi yang sangat baik, bahkan seringkali lebih lama karena ketebalannya.

Pentingnya Desain untuk Galvanisasi (Design for Galvanizing)

Banyak masalah kualitas galvanis dapat dicegah pada tahap desain. Pastikan desain fabrikasi Anda mempertimbangkan:

• Lubang Ventilasi dan Drainase: Lubang yang cukup besar dan ditempatkan dengan benar sangat penting agar seng cair dapat mengalir bebas ke seluruh permukaan, baik di dalam maupun di luar, dan agar udara yang terperangkap dapat keluar. Desain yang buruk dapat menyebabkan area tidak terlapisi atau bahkan ledakan uap di dalam ketel seng.
• Ukuran dan Bentuk: Pastikan komponen dapat muat di dalam ketel galvanis.
• Menghindari Distorsi: Desain yang asimetris atau pengelasan yang tidak seimbang dapat menyebabkan distorsi akibat suhu tinggi dari proses galvanisasi.

Kesimpulan: Ketebalan adalah Jaminan Kualitas Anda

Memahami dan menerapkan standar ketebalan galvanis seperti ISO 1461, ASTM A123, dan SNI bukanlah sekadar formalitas teknis, melainkan fondasi untuk memastikan durabilitas, keamanan, dan nilai investasi jangka panjang dari aset baja Anda. Ketebalan yang tepat, diverifikasi melalui inspeksi yang benar, adalah jaminan bahwa perlindungan korosi akan berfungsi sesuai harapan selama bertahun-tahun.

Selalu spesifikasikan standar yang relevan dalam dokumen proyek Anda, lakukan inspeksi yang cermat, dan jangan ragu untuk berkonsultasi dengan ahli galvanis untuk memastikan hasil terbaik. Dengan demikian, Anda dapat yakin bahwa struktur baja Anda terlindungi secara optimal dari ancaman korosi.

Rekomendasi Alat Ukur Ketebalan

Referensi dan Standar

• ISO 1461:2022: Hot dip galvanized coatings on fabricated iron and steel articles — Specifications and test methods.
• ASTM A123/A123M-17: Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products.
• SNI 07-7033-2004: Galvanis Lapis Panas pada Hasil Fabrikasi Besi dan Baja.
• American Galvanizers Association (AGA)
