Teknik Kontrol Kekasaran Permukaan Pipa Gas & Aliran Fluida

Dalam operasional industri gas, biaya energi yang membengkak seringkali dianggap sebagai keniscayaan. Namun, ada musuh tak terlihat yang diam-diam menggerogoti efisiensi dan profitabilitas sistem perpipaan Anda: kekasaran permukaan internal pipa. Cacat mikroskopis ini, yang sering diabaikan, adalah akar penyebab gesekan berlebih, kehilangan tekanan (pressure drop) yang signifikan, dan pada akhirnya, kerugian finansial yang masif. Ini bukan sekadar teori mekanika fluida; ini adalah tantangan rekayasa dengan dampak langsung pada bottom-line perusahaan.

Artikel ini adalah panduan rekayasa komprehensif dari A hingga Z yang dirancang untuk mengubah gesekan pipa gas menjadi keuntungan operasional. Kami akan membedah bagaimana cacat mikroskopis pada permukaan pipa menyebabkan kerugian finansial, dan memberikan strategi terbukti untuk merebut kembali efisiensi, memangkas biaya energi, dan memperpanjang umur aset perpipaan Anda. Kita akan menjelajahi sains dasar di balik aliran fluida, mendiagnosis masalah dengan alat standar industri, dan mengupas tuntas solusi praktis, mulai dari pemilihan material hingga teknik pelapisan internal yang canggih.

1. Mengapa Kekasaran Permukaan Pipa Gas Menjadi Musuh Utama Efisiensi?

   1. Dari Aliran Laminar ke Turbulen: Awal Mula Kehilangan Energi
   2. Memahami Pressure Drop: Kerugian Finansial di Balik Gesekan Pipa
   3. Dampak Lanjutan: Bagaimana Kekasaran Mempercepat Korosi & Kelelahan Material
2. Mendiagnosis Masalah: Mengukur dan Memvisualisasikan Kekasaran

   1. Membedakan Kekasaran Absolut (ε) dan Relatif (k/D)
   2. Cara Membaca Diagram Moody untuk Analisis Gesekan
3. Strategi Holistik Mengontrol Kekasaran Permukaan Pipa Gas

   1. Tahap Desain: Memilih Material dan Diameter Pipa yang Tepat
   2. Solusi Unggulan: Teknik Pelapisan Internal (Internal Coating)
   3. Praktik Terbaik Desain Sistem: Meminimalkan Tikungan dan Fiting
4. Pemeliharaan Proaktif untuk Menjaga Aliran Tetap Optimal

   1. Peran Krusial Pembersihan Pipa (Pigging) dalam Memulihkan Efisiensi
5. Kesimpulan
6. Referensi

Mengapa Kekasaran Permukaan Pipa Gas Menjadi Musuh Utama Efisiensi?

Pada dasarnya, kekasaran permukaan pipa adalah ukuran dari ketidaksempurnaan atau deviasi mikroskopis pada dinding bagian dalam pipa. Meskipun tak terlihat oleh mata telanjang, ketidaksempurnaan ini menciptakan hambatan signifikan terhadap aliran gas. Analogi sederhananya adalah seperti mengendarai mobil di jalan aspal yang mulus versus jalan kerikil. Di jalan kerikil, dibutuhkan lebih banyak energi untuk mempertahankan kecepatan yang sama karena gesekan yang jauh lebih besar. Hal yang sama persis terjadi pada gas yang mengalir di dalam pipa kasar.

Dampak dunia nyata dari kekasaran ini seringkali diremehkan. Sebuah studi yang dipublikasikan di Jurnal Rekayasa Mesin menemukan fakta mengejutkan: pressure drop aktual di lapangan bisa jauh lebih besar—bahkan lebih dari dua kali lipat—dibandingkan perhitungan teoritis. Studi tersebut menyimpulkan bahwa keberadaan kerak atau pengotor di permukaan internal pipa memiliki dampak yang lebih signifikan terhadap pressure drop daripada penambahan panjang pipa itu sendiri [1]. Ini membuktikan bahwa mengabaikan kondisi permukaan pipa sama dengan membiarkan biaya operasional terus membengkak tanpa kendali. Untuk pemahaman lebih lanjut, Anda dapat meninjau Dasar Teori Penurunan Tekanan Gas yang mengupas fondasi ilmiahnya.

Dari Aliran Laminar ke Turbulen: Awal Mula Kehilangan Energi

Aliran fluida di dalam pipa secara umum terbagi menjadi dua rezim utama: laminar dan turbulen.

• • Aliran Laminar: Terjadi pada kecepatan rendah, di mana partikel gas bergerak dalam lapisan-lapisan paralel yang teratur dan mulus. Aliran ini sangat efisien dengan kehilangan energi yang minimal.

• • Aliran Turbulen: Terjadi pada kecepatan lebih tinggi, di mana aliran menjadi kacau, tidak teratur, dan penuh dengan pusaran. Aliran ini menyebabkan gesekan yang jauh lebih tinggi dan boros energi.

Di dekat dinding pipa, terdapat lapisan tipis yang disebut sub-lapis laminar, di mana aliran cenderung bergerak lambat dan teratur. Namun, puncak-puncak mikroskopis dari permukaan pipa yang kasar dapat menembus sub-lapis ini, mengganggu aliran dan memicu transisi prematur ke rezim turbulen yang boros energi. Penentu utama rezim aliran ini adalah Bilangan Reynolds (Re), sebuah parameter tanpa dimensi. Secara umum, aliran dianggap laminar jika Re < 2000 dan menjadi turbulen sepenuhnya jika Re > 4000. Kekasaran permukaan secara efektif menurunkan ambang batas di mana turbulensi dimulai, membuat sistem Anda lebih rentan terhadap inefisiensi.

Memahami Pressure Drop: Kerugian Finansial di Balik Gesekan Pipa

Pressure drop, atau penurunan tekanan, adalah manifestasi langsung dari kehilangan energi akibat gesekan. Saat gas mengalir di sepanjang pipa, energi digunakan untuk mengatasi gaya gesek antara gas dan dinding pipa. Kehilangan energi ini mengakibatkan penurunan tekanan dari titik awal ke titik akhir. Semakin tinggi gesekan—akibat permukaan yang lebih kasar—semakin besar pressure drop yang terjadi.

Dari perspektif bisnis, pressure drop yang tinggi adalah masalah serius. Untuk menjaga laju aliran yang diinginkan, kompresor harus bekerja lebih keras untuk mengkompensasi tekanan yang hilang, yang berarti konsumsi energi yang lebih tinggi dan biaya operasional yang membengkak. Menurut para ahli di Atlas Copco, sistem perpipaan gas yang dirancang dengan baik harus memiliki pressure loss kurang dari 10% dari tekanan pelepasan kompresor. Melebihi batas ini adalah indikator jelas adanya inefisiensi yang perlu segera ditangani. Kehilangan energi akibat gesekan ini dapat dihitung menggunakan formula standar seperti persamaan Darcy-Weisbach, yang secara langsung menghubungkan faktor gesekan, panjang pipa, diameter, dan kecepatan aliran dengan kehilangan tekanan. Anda dapat mempelajari lebih dalam mengenai Faktor-faktor Pressure Drop untuk analisis yang lebih teknis.

Dampak Lanjutan: Bagaimana Kekasaran Mempercepat Korosi & Kelelahan Material

Inefisiensi aliran hanyalah puncak gunung es. Permukaan pipa yang kasar juga menciptakan masalah integritas aset jangka panjang. Palung-palung mikroskopis pada permukaan menjadi perangkap ideal bagi uap air dan elemen korosif lainnya yang mungkin terkandung dalam aliran gas. Hal ini menciptakan lingkungan mikro yang mempercepat proses korosi internal.

Lebih jauh lagi, riset menunjukkan bahwa permukaan kasar memudahkan gas korosif untuk menembus ke lapisan dalam logam. Palung-palung ini juga dapat bertindak sebagai titik konsentrasi stres, yang secara signifikan memengaruhi kekuatan lelah (fatigue strength) material pipa. Seiring waktu, ini dapat memperpendek umur layanan pipa dan meningkatkan risiko kegagalan. Sebuah studi dari Institut Teknologi Bandung (ITB) bahkan mengidentifikasi faktor kerusakan sebagai salah satu kontributor terbesar terhadap risiko kegagalan pada jalur pipa transmisi. Dengan demikian, mengontrol kekasaran permukaan bukan hanya tentang efisiensi, tetapi juga tentang menjaga integritas dan keamanan aset vital perusahaan.

Mendiagnosis Masalah: Mengukur dan Memvisualisasikan Kekasaran

Sebelum dapat mengontrol kekasaran, kita harus mampu mengukurnya. Kuantifikasi masalah ini adalah langkah pertama untuk merancang solusi yang efektif. Dalam rekayasa perpipaan, kekasaran permukaan diukur menggunakan alat presisi seperti profilometer dan dinyatakan dalam parameter spesifik.

Sebagai referensi praktis bagi para insinyur, berikut adalah tabel nilai kekasaran absolut (ε) tipikal untuk berbagai material pipa yang umum digunakan:

Data ini menunjukkan betapa signifikannya perbedaan kekasaran antar material dan bagaimana degradasi (karat) dapat meningkatkan kekasaran secara drastis. Untuk panduan teknis lebih lanjut, Anda dapat merujuk pada Panduan Menghitung Friction Loss yang sering digunakan dalam konteks akademis.

Membedakan Kekasaran Absolut (ε) dan Relatif (k/D)

Dalam analisis aliran fluida, penting untuk memahami dua jenis kekasaran:

1. 1. Kekasaran Absolut (ε atau k): Ini adalah properti inheren dari material, yang mengukur ketinggian rata-rata dari ketidaksempurnaan permukaan. Nilainya tetap untuk material tertentu (seperti yang ditunjukkan pada tabel di atas) dan diukur dalam satuan panjang (misalnya, milimeter).
   2. Kekasaran Relatif (k/D): Ini adalah parameter tanpa dimensi yang merupakan rasio antara kekasaran absolut (k) dan diameter internal pipa (D). Parameter inilah yang sebenarnya paling penting dalam menentukan faktor gesekan dan pressure drop.

Mengapa kekasaran relatif lebih penting? Karena dampak dari tonjolan mikroskopis pada aliran sangat bergantung pada seberapa besar tonjolan tersebut dibandingkan dengan ukuran pipa. Sebagai contoh, kekasaran absolut 0.05 mm akan memiliki dampak yang jauh lebih besar pada aliran di dalam pipa berdiameter 50 mm (kekasaran relatif = 0.001) dibandingkan pada pipa berdiameter 500 mm (kekasaran relatif = 0.0001). Ini berarti, secara hidrolik, pipa berdiameter besar bisa dianggap lebih ‘halus’ daripada pipa berdiameter kecil meskipun terbuat dari material yang sama.

Cara Membaca Diagram Moody untuk Analisis Gesekan

Diagram Moody adalah alat visual yang sangat kuat dan menjadi standar industri bagi para insinyur untuk menganalisis kehilangan energi akibat gesekan dalam pipa. Diagram ini secara grafis menghubungkan tiga parameter kunci: Bilangan Reynolds (sumbu X), kekasaran relatif (kurva-kurva di sisi kanan), dan faktor gesekan Darcy (sumbu Y).

Untuk menggunakan Diagram Moody:

1. 1. Hitung Bilangan Reynolds (Re): Berdasarkan properti gas (densitas, viskositas), kecepatan aliran, dan diameter pipa Anda. Temukan nilai ini pada sumbu horizontal (X).
   2. Hitung Kekasaran Relatif (k/D): Bagi nilai kekasaran absolut material pipa Anda dengan diameter internal pipa.
   3. Temukan Titik Pertemuan: Tarik garis vertikal dari nilai Re Anda di sumbu X. Cari kurva yang paling sesuai dengan nilai kekasaran relatif Anda. Titik di mana garis Re Anda memotong kurva kekasaran relatif adalah titik operasi Anda.
   4. Baca Faktor Gesekan (f): Dari titik pertemuan tersebut, tarik garis horizontal ke kiri hingga memotong sumbu vertikal (Y). Nilai yang Anda baca adalah faktor gesekan (f).

Nilai faktor gesekan ini kemudian dapat dimasukkan ke dalam persamaan Darcy-Weisbach untuk menghitung pressure drop secara akurat. Diagram Moody secara visual menunjukkan bagaimana pada aliran turbulen (nilai Re tinggi), faktor gesekan menjadi sangat bergantung pada kekasaran relatif—semakin tinggi kurva kekasaran, semakin tinggi pula faktor gesekannya.

Strategi Holistik Mengontrol Kekasaran Permukaan Pipa Gas

Mengatasi masalah kekasaran permukaan bukanlah tentang mencari satu solusi tunggal, melainkan menerapkan pendekatan holistik yang menggabungkan strategi pada tahap desain, pemilihan material, modifikasi sistem, dan praktik pemeliharaan. Tujuannya adalah untuk meminimalkan gesekan sejak awal dan menjaganya tetap rendah sepanjang umur operasional aset.

Tahap Desain: Memilih Material dan Diameter Pipa yang Tepat

Keputusan yang diambil pada tahap desain memiliki dampak jangka panjang yang paling signifikan terhadap efisiensi sistem perpipaan.

• • Pemilihan Material: Seperti yang ditunjukkan pada tabel kekasaran, material seperti stainless steel secara inheren jauh lebih halus daripada baja karbon komersial. Meskipun biaya awalnya mungkin lebih tinggi, penghematan biaya energi jangka panjang dan ketahanan korosi yang lebih baik dapat memberikan ROI yang menarik.

• • Optimalisasi Diameter: Memperbesar diameter pipa adalah salah satu cara paling fundamental untuk mengurangi pressure drop. Diameter yang lebih besar tidak hanya mengurangi kecepatan aliran (untuk laju volume yang sama) tetapi juga menurunkan nilai kekasaran relatif (k/D), yang keduanya berkontribusi pada faktor gesekan yang lebih rendah.

Berikut adalah checklist singkat untuk insinyur desain saat menentukan spesifikasi pipa:

• • Apakah material pipa yang dipilih memiliki nilai kekasaran absolut terendah yang memungkinkan secara ekonomis?
  • Apakah diameter pipa telah dioptimalkan untuk menyeimbangkan biaya modal dengan biaya operasional (pressure drop)?
  • Apakah spesifikasi pengadaan pipa secara eksplisit mencantumkan persyaratan kekasaran permukaan internal maksimum yang dapat diterima?

Solusi Unggulan: Teknik Pelapisan Internal (Internal Coating)

Untuk pipa baja karbon yang umum digunakan, teknik pelapisan internal (internal coating) adalah salah satu solusi paling efektif. Ini adalah solusi ganda yang tidak hanya menciptakan permukaan super halus untuk memaksimalkan efisiensi aliran tetapi juga memberikan lapisan pelindung yang tangguh terhadap korosi.

Kredibilitas solusi ini didukung oleh lembaga regulator terkemuka. Sebuah laporan dari U.S. Department of Transportation, Pipeline and Hazardous Materials Safety Administration (PHMSA), menyatakan bahwa, “Internal coatings have been used on some gas transmission pipelines to improve product flow by reducing drag…” [2]. Ini secara langsung mengonfirmasi manfaat pelapisan dalam mengurangi hambatan aliran. Namun, laporan yang sama juga memberikan pandangan yang seimbang dan ahli dengan mencatat tantangannya: “…they are very difficult to apply uniformly, which impacts their effectiveness” [2]. Hal ini menekankan pentingnya memilih aplikator yang berkualitas dan mengikuti standar industri yang ketat untuk memastikan kinerja lapisan yang optimal.

Perbandingan Lapisan: Epoxy Cair vs. Fusion Bonded Epoxy (FBE)

Dua jenis pelapis internal yang paling umum digunakan dalam industri gas adalah epoxy cair dan Fusion Bonded Epoxy (FBE). Keduanya memiliki karakteristik yang berbeda:

Standar Industri untuk Pelapisan: Mengacu pada API RP 5L2

Untuk memastikan kualitas, konsistensi, dan kinerja pelapisan internal, sangat penting untuk mengacu pada standar industri yang diakui. Salah satu standar acuan utama dalam industri migas adalah API RP 5L2. Standar dari American Petroleum Institute (API) ini secara spesifik menyediakan Recommended Practice for Internal Coating of Line Pipe for Non-Corrosive Gas Transmission Service. Mengikuti standar seperti API RP 5L2 memastikan bahwa proses persiapan permukaan, aplikasi, dan inspeksi lapisan epoxy cair dilakukan dengan benar, sehingga memberikan hasil akhir yang andal dan tahan lama.

Jika Anda membutuhkan alat untuk mengukur ketebalan lapisan sesuai standar industri, cek pilihan produk yang disediakan AMTAST berikut ini:

Praktik Terbaik Desain Sistem: Meminimalkan Tikungan dan Fiting

Selain gesekan di sepanjang pipa lurus (kehilangan primer), pressure drop yang signifikan juga terjadi akibat komponen seperti tikungan (elbow), katup (valve), dan fiting lainnya (kehilangan sekunder). Setiap komponen ini menciptakan turbulensi tambahan dan menghambat aliran.

Berikut adalah beberapa praktik terbaik (Do’s and Don’ts) untuk desain tata letak pipa yang efisien:

• • DO: Gunakan tikungan dengan radius besar (long-radius elbows) daripada tikungan tajam (short-radius) untuk mengubah arah aliran secara lebih mulus.

• • DON’T: Menggunakan terlalu banyak tikungan 90 derajat jika rute yang lebih langsung memungkinkan.

• • DO: Pilih katup dengan desain full-bore atau full-port (seperti ball valve atau gate valve) yang memberikan jalur aliran lurus dan tidak terhalang saat terbuka penuh.

• • DON’T: Menempatkan fiting atau katup terlalu berdekatan, karena dapat menciptakan efek turbulensi yang saling menguatkan.

Pemeliharaan Proaktif untuk Menjaga Aliran Tetap Optimal

Bahkan sistem perpipaan yang dirancang paling efisien sekalipun akan mengalami degradasi performa seiring waktu. Penumpukan kerak, produk korosi, dan kotoran lainnya secara bertahap akan meningkatkan kekasaran permukaan internal dan mengurangi diameter efektif pipa. Oleh karena itu, program pemeliharaan proaktif sangat penting untuk menjaga efisiensi aliran tetap optimal. Praktik pemeliharaan ini harus selalu mematuhi standar operasional yang ditetapkan oleh regulator seperti Ditjen Migas untuk memastikan keamanan dan kepatuhan.

Peran Krusial Pembersihan Pipa (Pigging) dalam Memulihkan Efisiensi

Salah satu metode pemeliharaan yang paling efektif untuk sistem pipa gas adalah pigging. Pigging adalah proses mengirimkan perangkat yang disebut ‘pig’ melalui pipa untuk melakukan berbagai fungsi, terutama pembersihan. Cleaning pig dirancang dengan sikat, cakram, atau bilah untuk mengikis dan mendorong keluar endapan, kerak, dan kotoran dari dinding internal pipa.

Manfaat dari program pigging yang rutin sangat nyata. Sebagai studi kasus hipotetis: sebuah segmen pipa sebelum pigging mungkin beroperasi pada tekanan 1000 psi untuk mencapai laju aliran target. Setelah proses pigging yang berhasil menghilangkan penumpukan internal dan memulihkan kehalusan permukaan, sistem yang sama mungkin hanya memerlukan tekanan 950 psi untuk mencapai laju aliran yang sama. Penurunan tekanan operasi sebesar 50 psi ini secara langsung berarti penghematan energi yang signifikan pada stasiun kompresor dan penurunan biaya operasional. Selain cleaning pig, ada juga smart pig atau intelligent pig yang dilengkapi sensor untuk melakukan inspeksi internal, mendeteksi korosi, retakan, atau cacat lainnya tanpa menghentikan operasi.

Kesimpulan

Kekasaran permukaan internal pipa gas lebih dari sekadar parameter teknis; ia adalah faktor fundamental yang memiliki dampak finansial besar pada operasional industri. Dari memicu aliran turbulen yang boros energi hingga mempercepat korosi dan degradasi aset, efeknya terasa di seluruh rantai nilai transportasi gas. Mengabaikannya berarti menerima inefisiensi dan biaya operasional yang lebih tinggi sebagai hal yang tak terhindarkan.

Namun, seperti yang telah kita bahas, masalah ini dapat diatasi melalui pendekatan rekayasa yang holistik. Solusinya dimulai dari tahap desain dengan pemilihan material dan diameter yang cermat, dilanjutkan dengan penerapan teknologi unggulan seperti pelapisan internal yang sesuai standar API RP 5L2, dan diakhiri dengan program pemeliharaan proaktif seperti pigging rutin. Mengontrol kekasaran permukaan bukanlah sebuah biaya, melainkan sebuah investasi strategis untuk efisiensi, keandalan, dan profitabilitas jangka panjang. Dengan mengubah gesekan menjadi keuntungan, perusahaan dapat mengoptimalkan kinerja aset, memangkas biaya energi, dan memperkuat posisi kompetitif mereka di pasar.

Sebagai pemasok dan distributor alat ukur dan uji terkemuka, CV. Java Multi Mandiri memahami pentingnya data yang akurat dalam mengoptimalkan proses industri. Kami berspesialisasi dalam melayani klien bisnis dan aplikasi industri, menyediakan instrumen presisi yang dibutuhkan untuk memonitor dan mengontrol parameter krusial seperti kekasaran permukaan dan karakteristik aliran. Kami siap menjadi mitra Anda dalam meningkatkan efisiensi operasional dan memenuhi kebutuhan peralatan komersial Anda. Silakan diskusikan kebutuhan perusahaan Anda dengan tim ahli kami untuk menemukan solusi yang tepat.

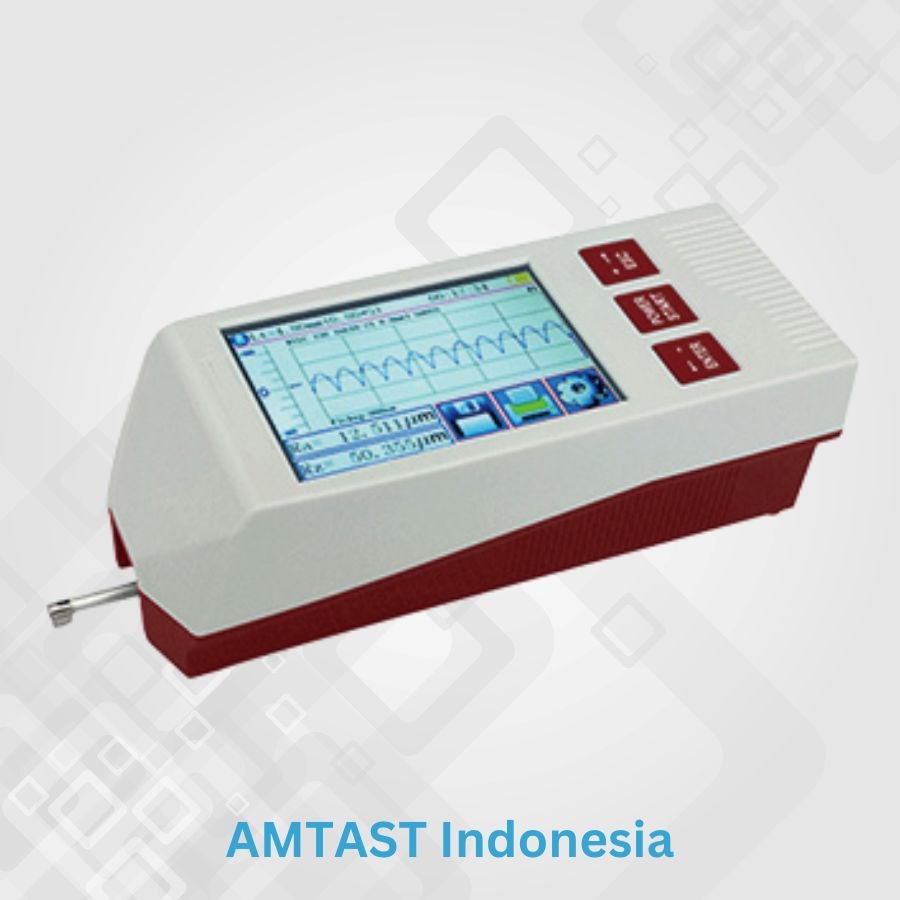

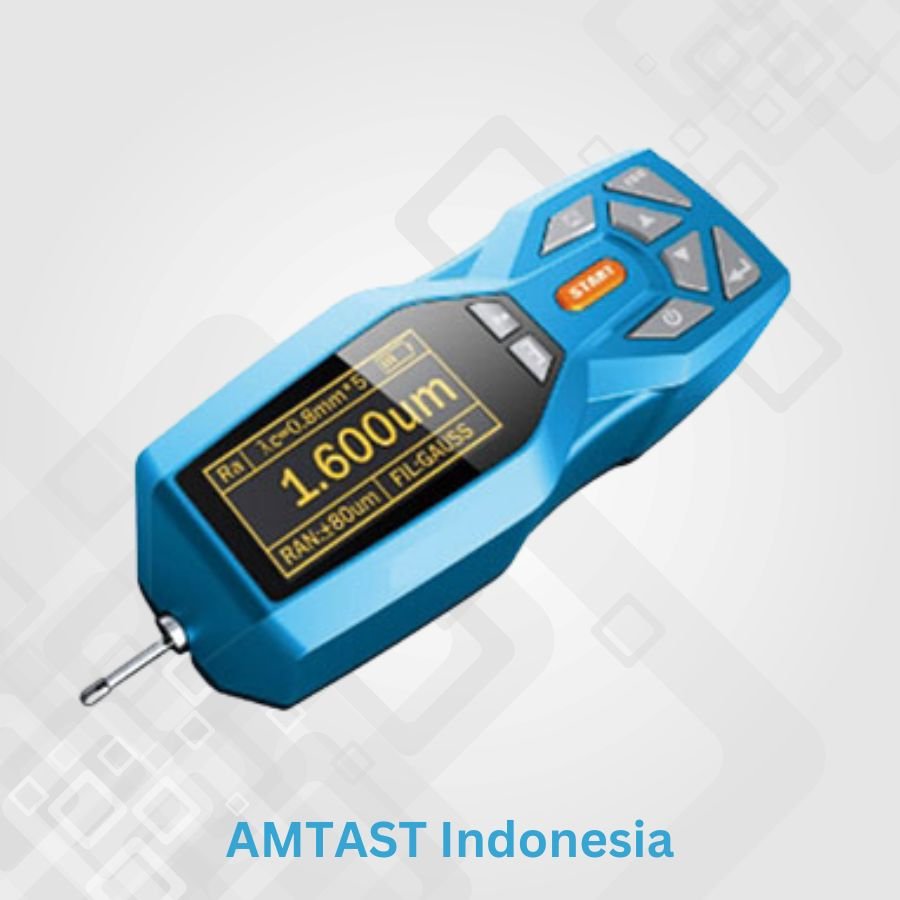

Rekomendasi Alat Ukur Kekasaran Permukaan

Informasi yang disajikan dalam artikel ini bersifat edukatif dan tidak boleh dianggap sebagai nasihat rekayasa profesional. Selalu konsultasikan dengan insinyur berkualifikasi untuk aplikasi spesifik pada sistem perpipaan Anda. Patuhi semua standar keselamatan dan regulasi industri yang berlaku.

Referensi

Jurnal Rekayasa Mesin. (2024). OBSERVASI PENURUNAN TEKANAN (PRESSURE DROP) PADA SISTEM PERPIPAAN: PENGARUH PANJANG DAN DIAMETER PIPA, ELBOW, DAN TEE. Jurnal Rekayasa Mesin, 15(2). Retrieved from https://www.researchgate.net/publication/384045258_OBSERVASI_PENURUNAN_TEKANAN_PRESSURE_DROP_PADA_SISTEM_PERPIPAAN_PENGARUH_PANJANG_DAN_DIAMETER_PIPA_ELBOW_DAN_TEE

U.S. Department of Transportation, Pipeline and Hazardous Materials Safety Administration (PHMSA). (N.D.). Pipeline Corrosion – FINAL REPORT. Retrieved from https://www.phmsa.dot.gov/sites/phmsa.dot.gov/files/docs/technical-resources/pipeline/gas-transmission-integrity-management/65341/finalreportpipelinecorrosion.pdf
