Variasi Ketebalan Material Logam: Penyebab & Solusi Quality Control

Bayangkan sebuah rangka mobil yang salah satu bagiannya lebih tipis dari standar. Atau pipa gas bertekanan tinggi dengan dinding yang tidak merata. Konsekuensinya bisa fatal. Oleh karena itu, memahami penyebab variasi ketebalan dan menerapkan solusi quality control yang efektif adalah kunci untuk menghasilkan produk yang andal dan kompetitif.

1. Mengapa Keseragaman Ketebalan Adalah Fondasi Quality Control Logam?
2. Akar Masalah: Mengidentifikasi Penyebab Variasi Ketebalan Material Logam
3. Tinjauan Komparatif: Metode dan Alat Ukur Ketebalan untuk Industri Logam
   1. Metode Ultrasonik (Non-Destructive)
   2. Metode Eddy Current (Non-Destructive)
   3. Metode Mekanis: Mikrometer & Caliper
   4. Metode Lanjutan: Mikroskopi & Laser
4. Panduan Praktis: Memilih Alat Ukur Ketebalan yang Tepat
5. Membangun Sistem QC: Dari Standarisasi hingga Inspeksi Efektif
   1. Studi Kasus: Mengatasi Variasi Ketebalan pada Baja Lembaran
6. Kesimpulan: Ambil Langkah Menuju Presisi
7. Referensi dan Sumber

Mengapa Keseragaman Ketebalan Adalah Fondasi Quality Control Logam?

Keseragaman ketebalan bukan sekadar angka dalam spesifikasi teknis. Ini adalah pilar utama yang menopang integritas struktural dan fungsional produk logam. Variasi sekecil apa pun dapat memicu serangkaian masalah:

• Integritas Struktural: Area yang lebih tipis menjadi titik lemah, rentan terhadap retak, tekuk, atau patah saat menerima beban. Ini sangat kritis dalam aplikasi seperti konstruksi, otomotif, dan dirgantara.
• Kinerja Produk: Dalam aplikasi seperti pipa atau bejana tekan, ketebalan yang tidak merata memengaruhi distribusi tekanan dan aliran, berisiko menyebabkan kebocoran atau kegagalan sistem.
• Proses Manufaktur Lanjutan: Ketidakseragaman dapat mengganggu proses seperti pengelasan, pembentukan (forming), dan pelapisan (coating), menghasilkan produk cacat dan pemborosan material.
• Biaya dan Efisiensi: Material yang terlalu tebal berarti pemborosan bahan baku dan biaya yang lebih tinggi. Sebaliknya, material yang terlalu tipis menyebabkan penolakan produk (rejection) dan pengerjaan ulang.

Akar Masalah: Mengidentifikasi Penyebab Variasi Ketebalan Material Logam

Untuk mengatasi masalah, kita harus memahami akarnya. Variasi ketebalan pada material logam, seperti pelat, lembaran, atau pipa, sering kali berasal dari proses produksinya. Berikut adalah beberapa penyebab utama:

1. Proses Pengecoran (Casting): Pendinginan yang tidak merata atau masalah dalam cetakan dapat menghasilkan ketebalan yang bervariasi sejak awal.
2. Proses Pengerolan (Rolling): Ini adalah penyebab paling umum untuk baja lembaran. Faktor-faktor seperti keausan rol, pengaturan tekanan yang tidak konsisten, atau suhu yang tidak seragam di seluruh lebar material dapat menciptakan area yang lebih tipis atau lebih tebal.
3. Proses Ekstrusi (Extrusion): Untuk produk seperti pipa atau profil, desain die yang tidak optimal atau keausan die dapat menyebabkan aliran material yang tidak merata.
4. Tegangan Internal Material: Tegangan sisa dari proses perlakuan panas atau pengerjaan dingin dapat menyebabkan material melengkung atau berubah bentuk, yang secara efektif mengubah ketebalan fungsionalnya.

Tinjauan Komparatif: Metode dan Alat Ukur Ketebalan untuk Industri Logam

Mengidentifikasi variasi ketebalan secara akurat memerlukan alat yang tepat. Tidak ada satu alat yang cocok untuk semua aplikasi. Pemilihan metode tergantung pada jenis material, akurasi yang dibutuhkan, kondisi permukaan, dan apakah pengujian harus bersifat merusak (destructive) atau tidak merusak (non-destructive).

Metode Ultrasonik (Non-Destructive)

Ini adalah metode yang paling populer untuk quality control di lapangan maupun di lini produksi. Prinsip kerjanya sederhana: alat yang disebut ultrasonic thickness gauge mengirimkan gelombang suara berfrekuensi tinggi melalui material. Gelombang ini akan memantul kembali dari permukaan seberang. Dengan mengukur waktu tempuh gelombang suara (pergi-pulang) dan mengetahui kecepatan suara pada material tersebut, alat dapat menghitung ketebalan dengan sangat akurat.

• Kelebihan: Sangat akurat, portabel, tidak merusak material, dan hanya memerlukan akses ke satu sisi permukaan.
• Kekurangan: Memerlukan permukaan yang relatif bersih dan kontak yang baik (menggunakan gel couplant). Tidak efektif pada material yang sangat meredam suara seperti beberapa jenis besi cor.
• Contoh Alat: Amtast AMF-119

Metode Eddy Current (Non-Destructive)

Metode ini digunakan untuk mengukur ketebalan lapisan non-konduktif (seperti cat, pelapis, atau anodizing) di atas substrat logam, atau untuk mengukur ketebalan logam non-ferrous. Alat ini menciptakan medan magnet bolak-balik yang menginduksi arus kecil (eddy current) pada permukaan logam. Perubahan ketebalan atau adanya lapisan akan memengaruhi arus ini, yang kemudian diukur oleh alat.

• Kelebihan: Cepat, akurat untuk lapisan tipis, tidak memerlukan kontak langsung (beberapa probe).
• Kekurangan: Terbatas pada material konduktif dan sangat dipengaruhi oleh sifat magnetik dan konduktivitas material.
• Contoh Alat: Coating Thickness Meter.

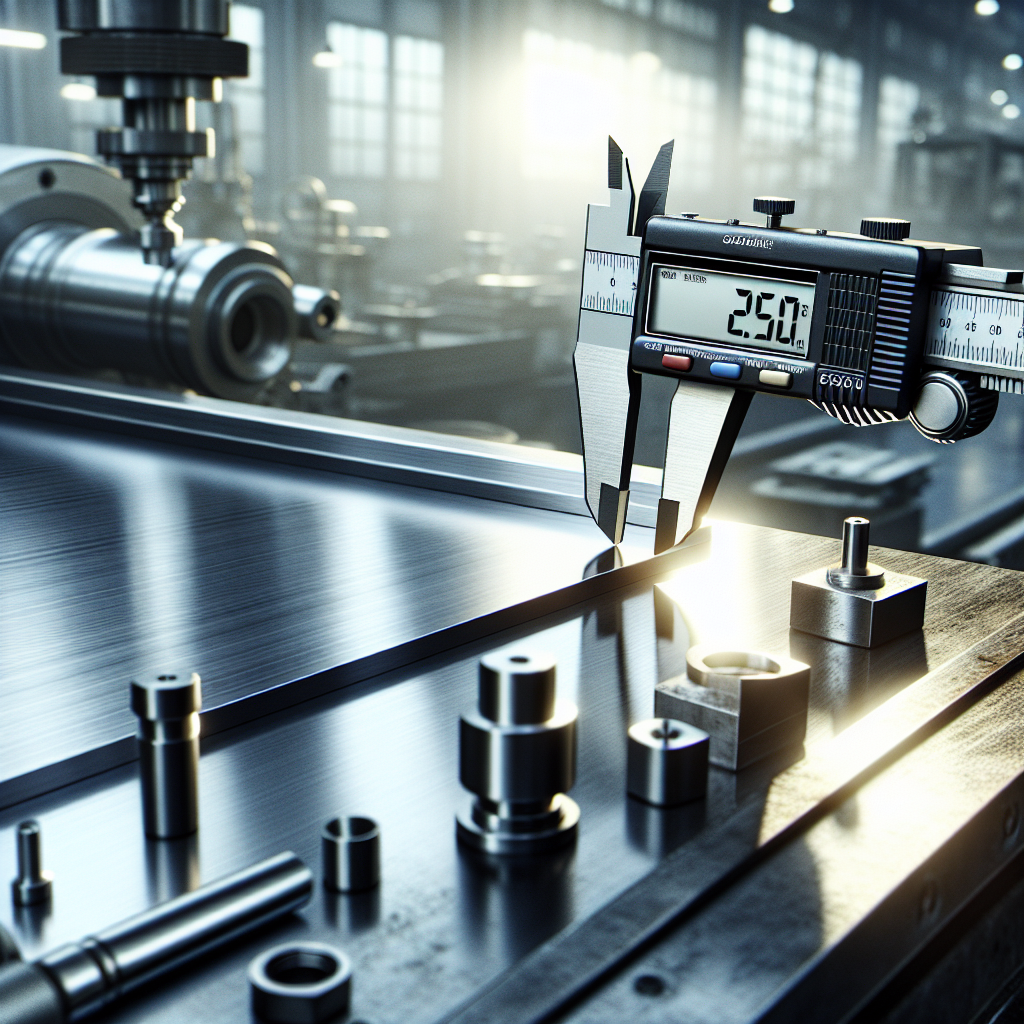

Metode Mekanis: Mikrometer & Caliper

Ini adalah metode tradisional yang mengandalkan pengukuran fisik langsung. Mikrometer sekrup dan jangka sorong (caliper) adalah alat yang umum digunakan. Mereka mengukur jarak antara dua titik pada sisi berlawanan dari material.

• Kelebihan: Sederhana, murah, dan memberikan pembacaan langsung.
• Kekurangan: Memerlukan akses ke kedua sisi material, tidak praktis untuk area yang luas atau struktur yang sudah terpasang, dan akurasinya sangat bergantung pada keterampilan operator.

Metode Lanjutan: Mikroskopi & Laser

Untuk aplikasi yang menuntut presisi tertinggi, metode seperti pemindaian laser (laser scanning) dan mikroskopi digunakan. Sistem ini dapat memetakan topografi permukaan dan mengukur ketebalan dengan resolusi hingga tingkat mikron.

• Kelebihan: Akurasi sangat tinggi, mampu membuat peta ketebalan 3D.
• Kekurangan: Sangat mahal, kompleks, dan biasanya terbatas untuk penggunaan di laboratorium atau lini produksi otomatis yang canggih.

Panduan Praktis: Memilih Alat Ukur Ketebalan yang Tepat

Bagaimana cara memilih alat yang paling sesuai untuk kebutuhan Anda? Pertimbangkan faktor-faktor berikut:

1. Material Apa yang Diukur? Apakah itu baja karbon, stainless steel, aluminium, atau plastik? Kecepatan suara bervariasi untuk setiap material, jadi pastikan alat ultrasonik Anda dapat dikalibrasi sesuai. Jika Anda mengukur lapisan, coating thickness gauge adalah pilihan yang tepat.
2. Berapa Rentang Ketebalan yang Diharapkan? Pastikan spesifikasi alat mencakup rentang pengukuran Anda, dari yang paling tipis hingga yang paling tebal.
3. Di Mana Pengukuran Dilakukan? Untuk inspeksi di lapangan, alat yang portabel, tahan banting, dan memiliki baterai tahan lama seperti Amtast AMT15 sangat ideal. Untuk kontrol kualitas di lini produksi, alat dengan fitur logging data mungkin lebih berguna.
4. Apakah Permukaan Material Datar atau Melengkung? Untuk permukaan melengkung seperti pipa, Anda memerlukan probe khusus atau alat yang dapat mengkompensasi kelengkungan.
5. Apakah Material Dilapisi? Jika ya, Anda mungkin memerlukan alat ultrasonik dengan mode “through-paint” atau “echo-to-echo” yang dapat mengabaikan ketebalan cat dan hanya mengukur ketebalan logam di bawahnya, seperti pada Amtast TM-8812.

Membangun Sistem QC: Dari Standarisasi hingga Inspeksi Efektif

Memiliki alat yang canggih saja tidak cukup. Quality control adalah sebuah sistem. Berikut langkah-langkah untuk membangunnya:

1. Tetapkan Standar dan Toleransi: Tentukan ketebalan nominal dan batas toleransi maksimum/minimum yang dapat diterima untuk setiap produk berdasarkan standar industri (misalnya ASTM, API) atau persyaratan desain.
2. Buat Prosedur Inspeksi: Tentukan titik-titik kritis di mana pengukuran harus dilakukan. Misalnya, pada baja lembaran, pengukuran harus dilakukan di tepi dan di tengah untuk mendeteksi “crown” (bagian tengah lebih tebal) atau “edge drop” (tepi lebih tipis).
3. Kalibrasi Alat Secara Rutin: Pastikan alat ukur Anda selalu akurat dengan melakukan kalibrasi menggunakan blok standar yang ketebalannya diketahui sebelum setiap sesi pengukuran.
4. Latih Operator: Pastikan tim QC Anda terlatih dengan baik dalam menggunakan alat, memahami prinsip kerjanya, dan mengetahui cara menginterpretasikan hasil.
5. Dokumentasikan dan Analisis Data: Catat semua hasil pengukuran. Data ini sangat berharga untuk melacak tren, mengidentifikasi masalah berulang pada mesin produksi, dan memberikan bukti kepatuhan kualitas kepada pelanggan.

Studi Kasus: Mengatasi Variasi Ketebalan pada Baja Lembaran

Sebuah pabrik fabrikasi menerima gulungan baja lembaran dari pemasok. Sebelum diproses menjadi komponen otomotif, tim QC melakukan inspeksi acak menggunakan ultrasonic thickness gauge. Mereka menemukan bahwa beberapa gulungan memiliki variasi ketebalan yang melebihi toleransi 5%. Bagian tengah lembaran sesuai spesifikasi, tetapi 10 cm dari kedua tepi secara konsisten lebih tipis 7-8%.

Tindakan:

1. Identifikasi: Tim QC memetakan variasi ketebalan di seluruh lebar lembaran dan mengidentifikasi pola “edge drop”.
2. Komunikasi: Data pengukuran yang terdokumentasi dikirimkan kembali ke pemasok baja.
3. Analisis Akar Masalah: Pemasok menggunakan data ini untuk memeriksa mesin pengerolan mereka dan menemukan adanya keausan pada rol bagian tepi.
4. Solusi: Rol diganti, dan proses pengerolan disesuaikan. Gulungan baja berikutnya yang dikirim menunjukkan keseragaman ketebalan yang jauh lebih baik, berada dalam toleransi yang disyaratkan.

Kasus ini menunjukkan bagaimana pengukuran yang akurat dan sistematis tidak hanya mencegah material cacat masuk ke lini produksi, tetapi juga membantu meningkatkan kualitas di seluruh rantai pasokan.

Kesimpulan: Ambil Langkah Menuju Presisi

Variasi ketebalan material logam adalah tantangan yang nyata, tetapi dapat dikelola dengan pendekatan yang sistematis dan teknologi yang tepat. Dengan memahami penyebabnya, memilih alat ukur yang sesuai—terutama thickness gauge untuk aplikasi logam struktural—dan menerapkan prosedur quality control yang ketat, perusahaan dapat memastikan integritas produk, mengurangi pemborosan, dan membangun reputasi sebagai produsen yang mengutamakan kualitas.

Jangan biarkan ketidakpastian menggerogoti fondasi produk Anda. Investasi dalam alat ukur ketebalan yang andal dan sistem QC yang solid adalah langkah pertama menuju presisi, keamanan, dan keunggulan kompetitif.

Rekomendasi Alat Ukur Ketebalan

Referensi dan Sumber

1. American Society for Testing and Materials (ASTM) International. (n.d.). ASTM E797/E797M-21, Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method. ASTM International.
2. ASM International. (2002). ASM Handbook, Volume 11: Failure Analysis and Prevention. ASM International.
3. TIME Group Inc. (n.d.). Product Manuals for Ultrasonic Thickness Gauges.
